Κατασκευή τριπλοκυψελίδιου (ΣΧΕΔΙΟ ΒΗΜΑ ΒΗΜΑ)



Κατασκευή κυψέλη με τρία διαμερίσματα των τριών πλαισίων και κινητά κάθετα διαχωριστικά.

Υλικά :

Μια βάση ανοιχτή για κυψέλη δέκα πλαισίων με δύο εισόδους

Έναν όροφο δέκα πλαισίων από τάβλες ελάτης

Ένα καπάκι κυψέλης δέκα πλαισίων τύπου Αυστραλία

Δύο  πηχάκια ελάτης 20 Χ 20mm με μήκος 468mm

Ένα πηχάκι ελάτης 20 Χ 20mm με μήκος 173mm

Δυο  τμήματα κόντρα πλακέ θαλλάσης από Σημύδα Λετονίας πάχους  9mm με διαστάσεις 482 Χ270mm

Προετοιμασία :

Θα αντικαταστήσουμε ξεκινώντας το πηχάκι που ορίζει το άνοιγμα των θυρών , στο εμπρός μέρος της βάσης , με ένα νέο μήκους 173mm . Το νέο πηχάκι θα συνδεθεί με την βάση στα σημεία που συνδέονταν το προηγούμενο , με την αντικατάσταση αυτή ορίσαμε το άνοιγμα των θυρών στα 100mm (σχήμα).

Στο πίσω πηχάκι της βάσης με μήκος 373mm θα ορίσουμε τρία τμήματα που θα απέχουν μεταξύ τους  111mm αλλά μεταξύ τους θα παρεμβάλλονται δύο τμήματα των 20 mm (σχέδιο).Με τον τρόπο αυτό ορίσαμε στο πίσω πηχάκι της βάσης  τα τρία διαμερίσματα που θα δημιουργηθούν σε αυτήν , τα σημεία που θα τοποθετηθούν τα πηχάκια και το τμήμα που θα δημιουργήσουμε την είσοδο για το μεσαίο διαμέρισμα (επόμενα σχέδια).

Αν ορίσουμε με ένα μολύβι στο πηχάκι , την μέση του τμήματος που ανήκει στο μεσαίο διαμέρισμα και κινηθούμε 40mm δεξιά και αριστερά αυτής θα ορίσουμε το άνοιγμα της εισόδου του μεσαίου διαμερίσματος στα 80mm  (σχέδιο) .

Στα δύο πηχάκια από ξύλο ελάτης θα δημιουργήσουμε δύο τρύπες 3mm  σε απόσταση 30mm από τις δύο άκρες του (σχέδιο).

Αφού τα ξετρυπήσουμε θα τα  τοποθετήσουμε στο εσωτερικό της βάσης και θα τα βιδώσουμε με βίδες 3,5 Χ 35mm σε απόσταση  111mm από κάθε πλαϊνό της βάσης αλλά και μεταξύ τους , ορίζοντας τα τρία διαμερίσματα (σχέδιο).

Αν ο όροφος είναι ήδη κατασκευασμένος θα αφαιρέσουμε από αυτόν το έλασμα που βρίσκετε στις θέσεις των κηρηθροφορέων .Στην μέση του πλάτους των τμημάτων των κηρηθροφορέων , με την βοήθεια ενός ρούτερ θα αφαιρέσουμε επιφάνεια 223 Χ 10mm κινούμενοι κάθετα από τους κηρηθροφορείς προς την βάση του ορόφου (σχήμα) .

Με την αφαίρεση επιφάνειας που πραγματοποιήσαμε , χωρίσαμε το τμήμα του κηρηθροφορέα σε τρία  ίσα μεταξύ τους τμήματα (τρις  νέους κηρηθροφορείς) πλάτους 117,7 mm .

Θα τοποθετήσουμε ξανά τα ελάσματα , προσαρμοσμένα στα νέα μέτρα .

Τα τμήματα από κ-π πάχους 9mm προορίζονται να γίνουν  τα διαχωριστικά μεταξύ των  τριών νέων διαμερισμάτων και θα αφαιρέσουμε από αυτά  δύο επιφάνειες 30 X 27mm στην μία πλευρά του μήκους του , των 482mm , προκειμένου να μην εμποδίζουν το καπάκι τύπου Αυστραλίας να κλείνει (επόμενα σχέδια) .

Τα κάθετα  διαχωριστικά που κατασκευάσαμε , έχουν στα άκρα τους το ύψος του ορόφου για να επιτρέπουν  στο καπάκι τύπου Αυστραλίας  να κλείνει  και εσωτερικά ( 30mm από τα άκρα) και έχουν  ύψος λίγο μεγαλύτερο για να ορίζει την μια πλευρά των οριζόντιων διαχωριστικών που θα κατασκευάσουμε στην συνέχεια .

Έχουν διαστάσεις λίγα χιλιοστά μικρότερες των ανοιγμάτων που εισχωρούν  για να μπορούν να μετακινούνται εντός αυτών

Στο κάτω μέρος τους εδράζονται στα πηχάκια που τοποθετήσαμε αρχικά

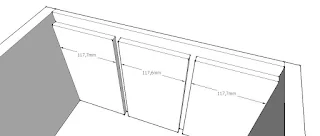

Μετά την «επέμβαση»  που κάναμε στον όροφο της κυψέλης και την τοποθέτηση του διαχωριστικού , ο χώρος των τριών πλαισίων είναι 117,7mm για κάθε διαμέρισμα.

Αν όμως υπολογίσουμε πως κάθε πλαίσιο έχει πλάτος 3,5mm ,τα τρία πλαίσια  θα έχουν  συνολικό πλάτος  105mm δηλαδή το συνολικό πλάτος των πλαισίων θα είναι  12,7m μικρότερο από το πλάτος 117,7mm του κάθε  διαμερίσματος .

Για να εξασφαλίσουμε την στεγανότητα μεταξύ των τριών διαμερισμάτων θα πρέπει να τοποθετήσουμε ένα οριζόντιο διαχωριστικό επάνω σε κάθε ομάδα πλαισίων του κάθε διαμερίσματος .

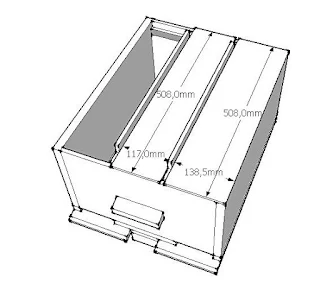

Τα οριζόντια διαχωριστικά  μπορεί να έχει πολλές μορφές , από τρία  τμήματα  κόντρα πλακέ 6mm πάχους ( διαστάσεων 138,5 Χ 508mm για τα δύο ακριανά διαμερίσματα και ένα με διαστάσεις 117mm X 508mm για το κεντρικό διαμέρισμα ) , που θα τοποθετηθούν  επάνω στα πλαίσια ή την μορφή τριών  τροφοδοτών – διαχωριστικών  με τις ίδιες διαστάσεις , την κατασκευή των  οποίων θα δούμε πιο κάτω .

Όποια μορφή κι αν έχει το οριζόντιο διαχωριστικό θα πρέπει να μας εξασφαλίζει στεγανότητα οσμών και μελισσών μεταξύ των τριών διαμερισμάτων.

Σχόλιο:

Τέτοιου είδους κατασκευές  χρησιμοποιούνται για την δημιουργία παραφυάδων , την διατήρηση  βασιλισσών και την διαχείμαση μικρών σε μέγεθος αποικιών .

Τα κινητά κάθετα  διαφράγματα  επιτρέπουν  την χρησιμοποίηση της κυψέλης και σαν κυψέλη δέκα πλαισίων παρέχοντας μας ένα εργαλείο διπλής χρήσης

Χρησιμοποιώντας οριζόντια διαχωρίστηκα όμοια με αυτά του παραπάνω σχήματος ( με κ-π 6mm) μπορούμε να χρησιμοποιήσουμε ως κάλυμμα της κυψέλης το καπάκι τύπου Αυστραλίας.

Τις θύρες εισόδου των μελισσών στα διαμερίσματα της κυψέλης θα τις κατασκευάσουμε σύμφωνα με την παράγραφο Β.1.17. , καλό θα ήταν να κατασκευάσουμε μια σανίδα προσγείωσης στην είσοδο του μεσαίου διαμερίσματος . Θα την κατασκευάσουμε από πηχάκι 20 X 20mm με μήκος 100-130mm και θα την τοποθετήσουμε στο πίσω μέρος της κυψέλης ακριβός κάτω από το άνοιγμα της εισόδου ή θα χρησιμοποιήσουμε είσοδο και σανίδα προσγειώσεις ταυτόχρονα ,  που θα στηρίζεται και θα ανοιγοκλείνει με μεντεσέ  (Β.1.17).
